4路长距离POE同轴线交换机

型号：MB-ECP04AR

※同时独立传输4路POE信号

※采用自动纠错编码，OFDM高速调制解调技术

※支持中间多节点接入方式，采用一端供电模式

※最大延时小于2ms

※采用多级防雷保护模式

※最大物理带宽达到200Mbps

※电源输入范围为DC48V～57V

产品详细信息：

特点

※ POE同轴线传输距离可达1000米

※ 同时独立传输4路POE信号

※ 自动纠错编码，OFDM高速调制解调技术

※ 支持中间多节点接入方式，采用一端供电模式

※ 最大延时小于2ms

※ 安装方便，不需要设置IP或者MAC地址

※ 采用多级防雷保护模式

※ 电源部分采用两级过流过压保护

※ 最大物理带宽达到200Mbps

※ 电源输入范围为DC48V～57V

介绍

欧凯讯科技4路1000米POE同轴线接收器MB-ECP04AR是以同轴线为介质进行独立高速以太网、电源信号长距离信号传输。可以在一条同轴线上面提供多节点中间接入。它可将POE信号通过同轴线进行长距离传输传输，最大物理带宽达到200Mbps，距离可达1000米,同时独立为四个前端进行POE长距离传输。MB-ECP04AR采用欧凯讯特有OFDM高速调制解调技术，内部自动纠错编码技术，可以有效保证信号无失真传输，并且延时小于2ms,并且每路独立最大啊传输48V1A电源信号.

该设备在实际使用环境中具有很强抗干扰能力。在防护方面采用多级大通流量多种防雷防护设计，因此在使用过程中能过有效保护设备免受雷击而损坏。该产品可大量用于网络拓展系统、网络安防系统，网络信息发布系统，网络改造扩建系统、铁路及城市交通、冶金矿山、野战通信等众多领域。

技术参数

描述	4路1000米POE同轴线接收器
支持网络标准	IEEE 802.3 10BaseT,IEEE 802.3U 100Base-TX,IP ver 4 and 6.
传输参数	距离（米）	最大带宽（Mbps）	可为后端设备稳压12V输出最大功率
	300	92	18W
	500	86	13.9W
	800	47	8.6W
	1000	45	5.5 W
网络接口参数	以太网接口	RJ45
	传输介质	Cat5/5e/6标准网线电缆
	最大传输距离	100米
	数据传输速率	10M/100Mbps
	网络标准	I EEE802. 3 10BASE-T，I EEE802. 3u 100BASE-TX
同轴线接口	连接接口	Rj45
	最大传输距离	1000米
	网络传输技术	OFDM高速调制解调技术
	延时	小于3ms
	最大物理带宽	200Mbps
	连接方式	支持多点中间接入
	信号传输处理技术	自动纠错编码技术
	电源传输保护方式	多级过流过压保护
电源输入输出	输入	DC48-57V
	设备自身最大功率	1.2W
	后端最大输出电源	24 W（12V）
指示灯	红灯	亮	电源部分正常
		不亮	电源部分不正常
	绿灯	亮	中间介质同轴线电缆连接正常
		不亮	中间介质同轴线电缆连接不正常
	黄灯	闪烁亮	网络数据通信正常
		不亮	网络数据不通信
防护级别	整机静电防护	1a 接触放电3级 1b 空气放电3级执行标准：IEC61000-4-2
	LINK接口	执行标准：IEC61000-4-5 2级
	以太网接口	执行标准：IEC61000-4-5 3级
环境	工作温度	0～70℃
	储存温度	-20℃～85℃
	湿度（无凝结）	0～95%
外壳	黑色铝合金
包装体积	220mm160mm85mm
重量	685g

安装步骤:

1分别将4个传输器MB-ECP01AT远端以太网端口连接到网络设RJ45输出端，正确将12VDC电源输出端口连接到网络设备的电源接口,把卡好连接BNC接口的同轴线一端连接到传输器MB-ECP01AT的BNC接口。

2将传输器MB-ECP04AR的以太网端口连接到网络设备RJ45输入端,分别把卡好BNC接口的同轴线的另外一端分别连接到传输器MB-ECP04AR的BNC接口上面。把48VDC电源适配起连接到传输器的48V电源接口。确认连接无误以后,插上电源.

3在网络通畅的情况下，设备自行尝试连接，电源指示灯亮（红色）说明电源部

分工作正常，LINK信号灯(绿灯)常亮,说明同轴线已经连接好；黄灯快速闪动说明网络信号传输正常。

应用范围

高清多媒体信息发布系统

高清多媒体广告工程

高清音视频会议系统

大型投影设备演示系统

模拟监控升级网络化改造工程

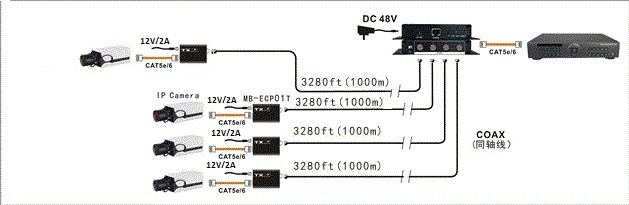

典型应用
