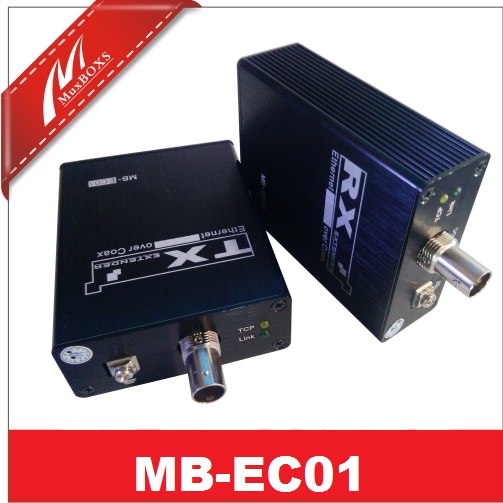

2000米网络同轴线延长器

型号：MB-EC01

※以太网同轴线传输距离可达2000米

※采用自动纠错编码，OFDM高速调制解调技术

※支持中间多节点接入方式,最大延时小于3ms

※最大物理带宽达到200Mbps

※采用多级防雷保护模式

※电源部分采用两级过流过压保护

※安装方便，不需要设置IP或者MAC地址

产品详细信息：

特点

※ 以太网同轴线传输距离可达2000米

※ 采用自动纠错编码技术，OFDM高速调制解调技术

※ 支持中间多节点接入方式, 最大延时小于3ms

※ 最大物理带宽达到200Mbps

※ 采用多级防雷保护模式

※ 电源部分采用两级过流过压保护

※ 安装方便，不需要设置IP或者MAC地址

介绍

欧凯讯科技2000米以太网同轴线延长器MB-EC01是为同轴线为介质进行网络信号长距离传输，可以在一条同轴线上面提供多节点中间接入。它可将网络信号通过同轴线进行长距离传输传输，最大物理带宽达到200Mbps，距离可达2000米。MB-EC01采用欧凯讯特有OFDM高速调制解调技术，内部自动纠错编码技术，可以有效保证信号无失真传输，并且延时小于3ms。

该设备在实际使用环境中具有很强抗干扰能力。在防护方面采用多级大通流量多种防雷防护设计，因此在使用过程中能过有效保护设备免受雷击而损坏。该产品可大量用于网络拓展系统、网络安防系统，网络信息发布系统，网络改造扩建系统、铁路及城市交通、冶金矿山、野战通信等众多领域。

技术参数

描述	2000米以太网同轴线延长器
支持网络标准	IEEE 802.3 10BaseT,IEEE 802.3U 100Base-TX,IP ver 4 and 6.
传输参数	距离（米）	最大带宽（Mbps）
	300	92
	500	86
	800	54
	1000	45
	2000	35
网络接口参数	以太网接口	RJ45
	传输介质	Cat5/5e/6标准网线电缆
	最大传输距离	100米
	数据传输速率	10M/100Mbps
	网络标准	I EEE802. 3 10BASE-T，I EEE802. 3u 100BASE-TX
同轴线接口	连接接口	Rj45
	最大传输距离	1000米
	网络传输技术	OFDM高速调制解调技术
	延时	小于3ms
	最大物理带宽	200Mbps
	连接方式	支持多点中间接入
	信号传输处理技术	自动纠错编码技术
电源输入输出	输入	DC48-57V
	设备自身最大功率	1.2W
	后端最大输出电源	24 W（12V）
指示灯	绿灯	亮	中间介质同轴线电缆连接正常
		不亮	中间介质同轴线电缆连接不正常
	黄灯	闪烁亮	网络数据通信正常
		不亮	网络数据不通信
防护级别	整机静电防护	1a 接触放电3级 1b 空气放电3级执行标准：IEC61000-4-2
	LINK接口	执行标准：IEC61000-4-5 2级
	以太网接口	执行标准：IEC61000-4-5 3级
环境	工作温度	0～70℃
	储存温度	-20℃～85℃
	湿度（无凝结）	0～95%
外壳	黑色铝合金
包装体积	220mm160mm85mm
重量	465g

安装步骤:

1将传输器MB-EC01AT远端以太网端口连接到网络设RJ45输出端，正确将12VDC电源适配器输出端插到MB-EC01AT电源接口上面,把卡好BNC的同轴线一端插入传输器MB-EC01AT的LINK接口。

2将传输器MB-EC01AR的以太网端口连接到网络设备RJ45输入端, 正确将12VDC电源适配器输出端插到MB-EC01AR电源接口上面,把好双并线BNC接口的同轴线另外一端插入传输器MB-EC01AR的LINK接口,确认连接无误以后,插上电源.

3在网络通畅的情况下，设备自行尝试连接，LINK信号灯(绿灯)常亮,说明双并线连接介质线已经连接好；黄灯快速闪动说明网络信号传输正常。

应用范围

※高清多媒体信息发布系统

※高清多媒体广告工程

※高清音视频会议系统

※大型投影设备演示系统

※模拟监控升级网络化改造工程

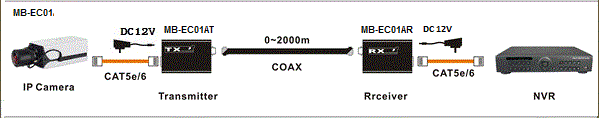

典型应用
