3.5MM电脑音频延长器

※一路立体高保真电脑音频传输器。 .※高保真音频传输距离达到1525米。 ※平衡传输方式,抗共模干扰能力强。 ※用特用的音频扩频隔离技术。 ※嵌入多级防雷保护方式。 ※无源要求,性能稳定可靠。
产品评论
产品详细信息:

产品描述

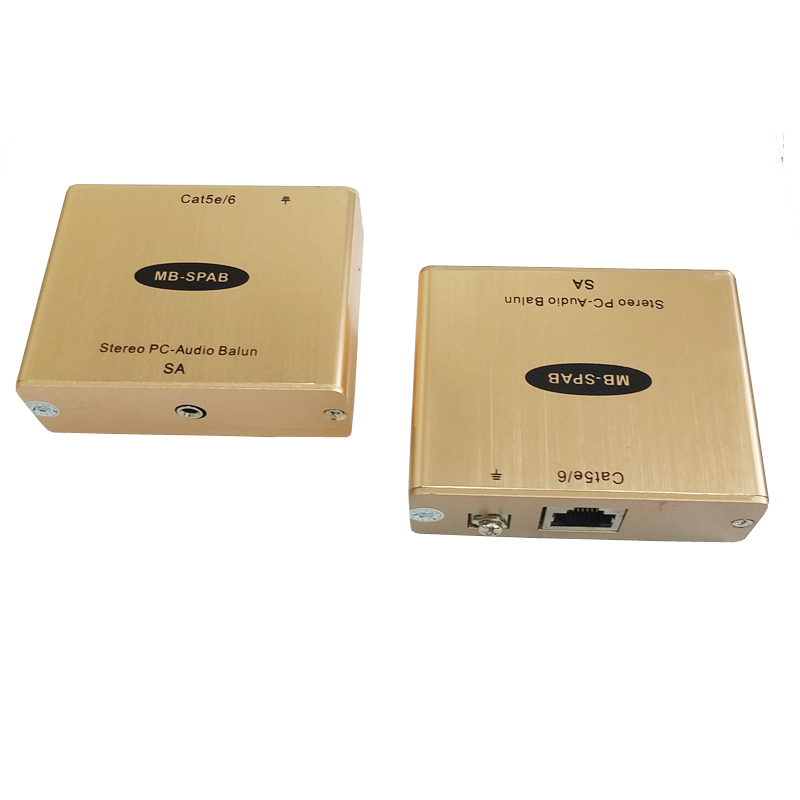

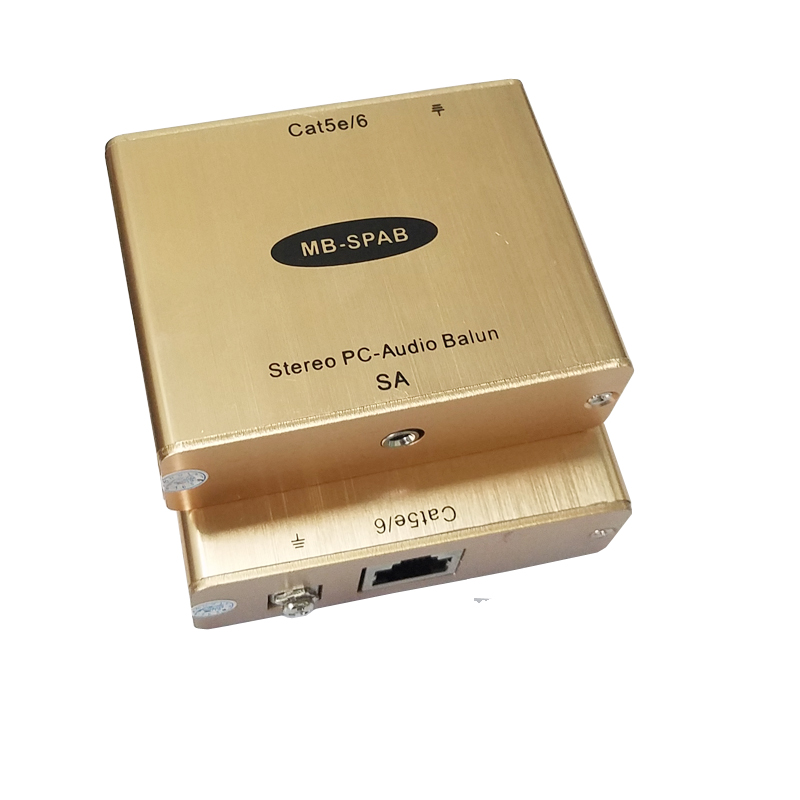

    深圳欧凯讯科技3.5MM电脑音频延长器MB-SPAB是一款以网线(Cat5e/6)为传输介质进行长距离传输电脑3.5MM接口高保真音频设备。MB-SPAB采用欧凯讯特用的扩频隔离技术,具用高保真隔离抗干扰能力,音频无失真传输距离可达1525米。该产品可应用于电脑声卡有源音箱、多媒体播放器、摄像机,音频混音器音响矩阵切换器音频分离器音频分配放大器机顶盒MP3播放器笔记本电脑立体声音频放大器音频切换器集成电视显示器和其他线路级音频设备等等。MB-SPAB可以成对使用,或者与无源节点分配器MB-SHSPB或者与多路发送器MB-SH04ATMB-SH08ATMB-SH16AT或者中间接入分配器MB-SHSP04MB-SH08SP或者有源接收器MB-ASPAR等等搭配使用。



    该设备采用MUXBOXS特有的平衡均衡特性阻抗转化传输及模拟音频扩频隔离技术,具用强的抗干扰、EMI能力等特点。能够有效解决由于音频传输线过长或地电位差环路电流等原因造成的设备失真和音频噪声,消除音频底噪等现象,该产品适用于各种不同距离的延长应用领域。



技术参数

功能描述

高保真电脑音频传输器

适用范围

电脑声卡有源音箱、多媒体播放器、摄像机音频混音器音响矩阵切换器音频分离器音频分配放大器机顶盒MP3播放器笔记本电脑立体声音频放大器音频切换器集成电视显示器和其他线路级音频设备等等

带宽

20 Hz to 20 KHz

输入信号峰值

1.1Vp-p

输入音频源阻抗

小于600

接受音频设备阻抗

大于或者等于10K欧姆

插入损耗

小于1dB

信号反射率

大于15dB

共模抑制比

大于60dB

传输距离与频率关系

距离

频率范围

305

59Hz-20 kHz

1525

98Hz-20 kHz

隔离电压

大于800V

绝缘电阻

100M欧姆

防护级别

RCA音频接口

2KV执行标准:IEC61000-4-5

双绞线传输接口

2KV(差模)4KV(共模)

执行标准:IEC61000-4-5

整机静电防护

1a 接触放电 3

1b 空气放电 3

执行标准:IEC61000-4-2

信号结构

音频: Pins 1(R) & 2(T),Pins 7(R) & 8(T)

标准双绞线特性

特性阻抗:100

分布电容 20 pf/ft

衰减:6.6 dB/305m @1 MHz

接口特性

13.5MM电脑音频接口

1RJ45网口

一个接地座子

环境

工作温度

0-70°C

贮存温度

-20°C- 85°C

湿度

0-95%

外壳材料

铝型材

体积

145mm*110mm*60mm

颜色

金色

重量

235g

快速设置



  1.用音频连接线缆连接音频源和传输器MB-SPAB,把做好水晶头的网线一端插入传输器网线接口。

 2. 通过音频连接线缆连接传输器音频输出接口到音频设备,把做好水晶头的网线另外一端插入传输器网线接口。

 3.建议连接接地座子到大地。

 4.检查设备是否连接好,确认好以后,打开设备电源。
