1000米POE同轴线传输器



型号:MB-ECP01

※POE同轴线传输距离可达1000米

※最大可为前端设备提供12VDC2A电源

※内部采用自动纠错编码,OFDM高速调制解调技术

※支持中间多节点接入方式,采用一端供电模式

※最大延时小于2ms

※安装方便,不需要设置IP或者MAC地址
产品评论
产品详细信息:

特点

※ POE同轴线传输距离可达1000

最大可为前端设备提供12VDC2A电源

采用自动纠错编码技术,OFDM高速调制解调技术

支持中间多节点接入方式,采用一端供电模式

最大延时小于2ms

安装方便,不需要设置IP或者MAC地址

采用多级防雷保护模式

电源部分采用两级过流过压保护

最大物理带宽达到200Mbps

电源输入范围为DC48V57V

介绍

欧凯讯科技1000POE同轴线延长器MB-ECP01是以同轴线为介质进行长距离传输POE信号,可以在一条同轴线上面提供多节点中间接入。它可将POE信号通过同轴线进行长距离传输传输,最大物理带宽达到200Mbps距离可达1000,同时可以为前端网络设备提供12VDC2A电源。MB-ECP01采用欧凯讯特有OFDM高速调制解调技术,内部自动纠错编码技术,可以有效保证信号无失真传输,并且延时小于2ms

该设备在实际使用环境中具有很强抗干扰能力。在防护方面采用多级大通流量多种防雷防护设计,因此在使用过程中能过有效保护设备免受雷击而损坏。该产品可大量用于网络拓展系统、网络安防系统,网络信息发布系统,网络改造扩建系统、铁路及城市交通、冶金矿山、野战通信等众多领域。



技术参数

描述

1000POE同轴线延长器

支持网络标准

IEEE 802.3 10BaseT,IEEE 802.3U 100Base-TX,IP ver 4 and 6.

传输参数

距离(米)

最大带宽(Mbps

可为后端设备稳压12V输出最大功率

300

92

18W

500

86

13.9W

800

47

8.6W

1000

45

5.5 W

网络接口参数

以太网接口

RJ45

传输介质

Cat5/5e/6标准网线电缆

最大传输距离

100

数据传输速率

10M/100Mbps

网络标准

I EEE802. 3 10BASE-TI EEE802. 3u 100BASE-TX

同轴线接口

连接接口

Rj45

最大传输距离

1000

网络传输技术

OFDM高速调制解调技术

延时

小于3ms

最大物理带宽

200Mbps

连接方式

支持多点中间接入

信号传输处理技术

自动纠错编码技术

电源传输保护方式

多级过流过压保护

电源输入输出

输入

DC48-57V

设备自身最大功率

1.2W

后端最大输出电源

24 W12V

指示灯

绿灯

中间介质同轴线电缆连接正常

不亮

中间介质同轴线电缆连接不正常

黄灯

闪烁亮

网络数据通信正常

不亮

网络数据不通信

防护级别

整机静电防护

1a 接触放电3

1b 空气放电3

执行标准:IEC61000-4-2

LINK接口

执行标准:IEC61000-4-5 2

以太网接口

执行标准:IEC61000-4-5 3

环境

工作温度

070

储存温度

-20℃~85

湿度(无凝结)

095%

外壳

黑色铝合金

包装体积

220mm*160mm*85mm

重量

565g



安装步骤:

1将传输器MB-ECP01AT远端以太网端口连接到网络设RJ45输出端,正确将12VDC电源输出端口连接到网络设备的电源接口,把卡好连接BNC接口的同轴线一端连接到传输器MB-ECP01ATBNC接口。

2将传输器MB-ECP01AR或者MB-ECP04AR的以太网端口连接到网络设备RJ45输入端,把卡好BNC接口的同轴线的另外一端连接到传输器MB-ECP01AR或者MB-ECP04ARBNC接口上面。把48VDC电源适配起连接到传输器的48V电源接口。确认连接无误以后,插上电源.

3在网络通畅的情况下,设备自行尝试连接,LINK信号灯(绿灯)常亮,说明同轴线已经连接好;黄灯快速闪动说明网络信号传输正常。

应用范围

高清多媒体信息发布系统

高清多媒体广告工程

高清音视频会议系统

大型投影设备演示系统

模拟监控升级网络化改造工程

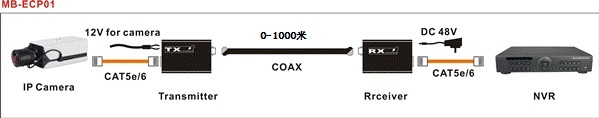

典型应用
